時間：2021-11-25 17:00:15????點擊量：565

應用與描述：

單芯聚全氟乙丙烯(FEP)/聚酰亞胺/聚全氟乙丙烯(FEP) 膠帶絕緣 M81381/21電纜應用于航空航天，此類線纜非常適合用在與排放黑煙及超負荷的穩定性有關的應用程序。

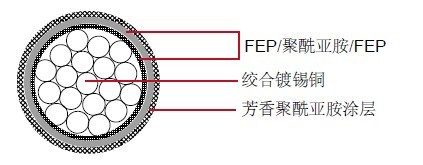

結構：

導體：絞合鍍錫銅

絕緣：聚全氟乙丙烯(FEP)/聚酰亞胺/ 聚全氟乙丙烯(FEP)帶絕緣

絕緣壁厚度：0.0065"

護套：芳香聚酰亞胺涂層

特性：

額定溫度：-55°C 到+ 150°C

額定電壓：600 volts

顏色編碼：MIL-STD-104 (見42頁)

10 種基本顏色(黑，棕，紅，橙，黃，綠，藍，紫，灰，白)

尺寸和重量：

AWG	導體絞合	導體直徑（* 大）		導體直徑（* ?。?/th>		成纜外徑（*大）		成纜外徑（*?。?/th>		*大電阻 @ 20°C OHMS/ MFT	重量 LBS/MFT
		IN	MM	IN	MM	IN	MM	IN	MM
26	19/38	0.021	0.530	0.018	0.460	0.034	0.864	0.030	0.762	41.30	1.2
24	19/36	0.026	0.660	0.023	0.580	0.038	0.965	0.034	0.864	26.20	1.9
22	19/34	0.033	0.840	0.029	0.740	0.045	1.143	0.041	1.041	16.20	2.9
20	19/32	0.041	1.040	0.037	0.940	0.053	1.346	0.048	1.219	9.88	4.2
18	19/30	0.051	1.300	0.046	1.170	0.063	1.600	0.058	1.473	6.23	6.4
16	19/29	0.058	1.470	0.052	1.320	0.069	1.753	0.064	1.626	4.81	8.2
14	19/27	0.073	1.850	0.065	1.650	0.083	2.108	0.077	1.956	3.06	12.5
12	37/28	0.090	2.290	0.084	2.130	0.102	2.591	0.097	2.464	2.02	20.4
10	37/26	0.114	2.900	0.106	2.690	0.125	3.175	0.120	3.048	1.26	32.0
