MIL-W-16878
MIL-W-16878/6 ET類線MIL線纜
TAGS:
應用與描述：
單芯的聚四氟乙烯(PTFE) 絕緣 MIL-W-16878/6(ET類)電線應用于軍事，電源導線，電子布線及醫療電子，美軍標電線具有估良的耐熱老化，焊接損壞，火焰及濕氣，PTFE 絕緣材料提供高可靠性和優異的熱穩定性，具有抗化學品，紫外線輻射及霉菌的生長，抵抗溶液，油脂，臭氧和大多數其他化學品，對周圍環境無毒，安全。PTFE 絕緣與其他絕緣相比具有節省空間和重量，易于安裝等特點。

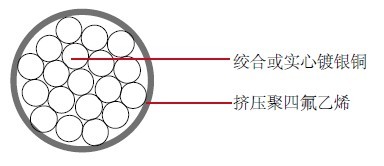

結構：
導體：絞合或?qū)嵭腻冦y銅
絕緣：擠壓聚四氟乙烯(PTFE)
絕緣壁厚度：0.006"
特性：
額定溫度：-60°C 到 200°C
額定電壓：250 volts
MIL-W-16878/6( ET類)
顏色編碼：MIL-STD-104 (見12頁)
10 種基本顏色(黑，棕，紅，橙，黃，綠，藍，紫，灰，白)
尺寸和重量：
| AWG | 導體絞合 | 導體直徑 | 成纜外徑 |
重量 LBS/MFT | ||
|---|---|---|---|---|---|---|
| IN | MM | IN | MM | |||
| 32 | 7/40 | 0.090 | 0.230 | 0.021 | 0.500 | 0.5 |
| 30 | Solid | 0.010 | 0.254 | 0.022 | 0.600 | 0.6 |
| 30 | 7/38 | 0.012 | 0.310 | 0.024 | 0.600 | 0.7 |
| 28 | Solid | 0.013 | 0.330 | 0.025 | 0.600 | 0.8 |
| 28 | 7/36 | 0.015 | 0.380 | 0.027 | 0.700 | 1.0 |
| 28 | 19/40 | 0.150 | 0.380 | 0.027 | 0.700 | 1.0 |
| 26 | Solid | 0.016 | 0.410 | 0.028 | 0.700 | 1.2 |
| 26 | 19/38 | 0.019 | 0.480 | 0.031 | 0.800 | 1.4 |
| 26 | 7/34 | 0.019 | 0.480 | 0.031 | 0.800 | 1.3 |
| 24 | Solid | 0.020 | 0.500 | 0.032 | 0.800 | 1.9 |
| 24 | 7/32 | 0.024 | 0.610 | 0.036 | 0.900 | 1.9 |
| 24 | 19/36 | 0.024 | 0.610 | 0.036 | 0.900 | 2.0 |
| 22 | 7/30 | 0.030 | 0.760 | 0.042 | 1.100 | 2.9 |
| 20 | 7/28 | 0.038 | 0.970 | 0.046 | 1.200 | 4.3 |
| 20 | 19/32 | 0.038 | 0.970 | 0.046 | 1.200 | 4.7 |
