時間：2021-11-26 09:16:33????點擊量：801

應用與描述：

單芯美軍標 MIL-W-22759/3 絕緣為擠出聚四氟乙烯(PTFE), 擠出氟化乙烯-丙烯共聚物(FEP), 玻璃絲編織的線纜用于軍事及航空航天、艦船、電子等工業領域。線纜用于飛機引擎及高磨損的惡劣環境下。

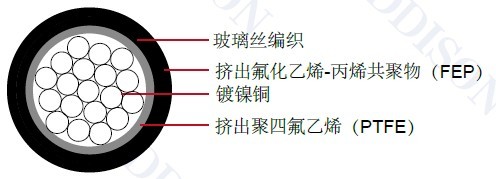

結構：

導體：鍍鎳銅

絕緣：擠出聚四氟乙烯(PTFE), 擠出氟化乙烯-丙烯共聚物(FEP), 玻璃絲編織

絕緣材料厚度：40 mil ( 1.0 mm) 到 125 mil ( 3.2mm)

特性：

額定溫度: 260°C

額定電壓: 600 volts

SAE AS22759/3

顏色代碼：MIL-STD-681

尺寸和重量：

AWG	導體絞合	導體直徑 ( *小)		導體直徑 (*大)		成纜外徑 (*小)		成纜外徑 ( *大)		重量 LBS/MFT
		IN	MM	IN	MM	IN	MM	IN	MM
22	19/34	0.029	0.737	0.033	0.838	0.08	2.032	0.088	2.235	5.9
20	19/32	0.037	0.940	0.041	1.041	0.09	2.286	0.098	2.489	7.9
18	19/30	0.046	1.168	0.051	1.295	0.10	2.540	0.110	2.794	11.0
16	19/29	0.052	1.321	0.058	1.473	0.115	2.921	0.125	3.175	13.6
14	19/27	0.065	1.651	0.073	1.854	0.133	3.378	0.143	3.632	18.5
12	37/28	0.084	2.134	0.090	2.286	0.152	3.861	0.162	4.115	26.6
10	37/16	0.106	2.692	0.114	2.896	0.174	4.420	0.188	4.775	41.5
8	133/29	0.158	4.013	0.173	4.394	0.241	6.121	0.255	6.477	77.4
6	133/27	0.198	5.029	0.217	5.512	0.283	7.188	0.303	7.696	115.0
4	133/25	0.250	6.350	0.274	6.960	0.40	10.16	0.430	10.922	184.0
2	665/30	0.320	8.128	0.340	8.636	0.405	10.287	0.435	11.049	281.0
1	817/30	0.360	9.144	0.380	9.652	0.455	11.557	0.485	12.319	358.0
1/0	1045/30	0.395	10.033	0.425	10.795	0.495	12.573	0.535	13.589	436.0
2/0	1330/30	0.440	11.176	0.475	12.065	0.555	14.097	0.595	15.113	554.0
