MIL-W-22759/5 MIL線纜
TAGS:
應用與描述：
單芯美軍標 MIL-W-22759/5 絕緣為礦物填充的擠出聚四氟乙烯(PTFE)的線纜用于軍事及航空航 天，艦船、電子等工業(yè)領(lǐng)域，線纜用于飛機引擎，有較好的耐磨性及柔軟性。

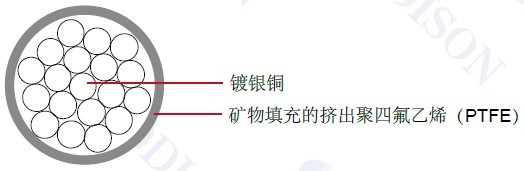

結(jié)構(gòu)：
導體：鍍銀銅
絕緣：礦物填充的擠出聚四氟乙烯(PTFE)
絕緣材料厚度：25 mil ( 0.6 mm) 到 44 mil ( 1.1mm)
特性：
額定溫度:200°C
額定電壓：600 volts
SAE AS22759/5
顏色代碼：MIL-STD-681
尺寸和重量:
| AWG | 導體絞合 | 導體直徑 ( *小) | 導體直徑 (*大) | 成纜外徑 (*小) | 成纜外徑 ( *大) |
重量 LBS/ MFT | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| IN | MM | IN | MM | IN | MM | IN | MM | |||
| 24 | 19/36 | 0.023 | 0.584 | 0.025 | 0.635 | 6.0 | 1.778 | 0.08 | 2.032 | 6.0 |
| 22 | 19/34 | 0.029 | 0.737 | 0.031 | 0.772 | 8.0 | 2.032 | 0.09 | 2.286 | 8.0 |
| 20 | 19/32 | 0.037 | 0.940 | 0.038 | 0.975 | 10.0 | 2.286 | 0.10 | 2.540 | 10.0 |
| 18 | 19/30 | 0.046 | 1.156 | 0.048 | 1.229 | 12.9 | 2.667 | 0.12 | 2.921 | 12.9 |
| 16 | 19/29 | 0.052 | 1.308 | 0.054 | 1.382 | 16.6 | 3.048 | 0.13 | 3.302 | 16.6 |
| 14 | 19/27 | 0.065 | 1.638 | 0.068 | 1.737 | 22.5 | 3.454 | 0.15 | 3.810 | 22.5 |
| 12 | 19/25 | 0.084 | 2.121 | 0.087 | 2.220 | 30.9 | 3.886 | 0.17 | 4.242 | 30.9 |
| 10 | 37/26 | 0.106 | 2.692 | 0.110 | 2.794 | 42.5 | 4.369 | 0.183 | 4.648 | 42.5 |
| 8 | 133/29 | 0.158 | 4.013 | 0.166 | 4.216 | 77.0 | 6.121 | 0.255 | 6.477 | 77.0 |
| 6 | 133/27 | 0.198 | 5.029 | 0.208 | 5.283 | 126.0 | 7.366 | 0.310 | 7.874 | 126.0 |
| 4 | 133/25 | 0.250 | 6.350 | 0.263 | 6.680 | 188.0 | 8.636 | 0.370 | 9.398 | 188.0 |
