MIL-W-22759
MIL-W-22759/7 MIL線纜
TAGS:
應用與描述:
單芯美軍標 MIL-W-22759/7 絕緣為礦物填充的擠出聚四氟乙烯(PTFE)的線纜用于軍事及航空航天，艦船、電子等工業領域，線纜用于飛機引擎，有較好的耐磨性及柔軟性。

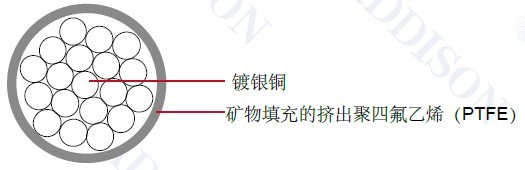

結構：
導體：鍍銀銅
絕緣：礦物填充的擠出聚四氟乙烯(PTFE)
絕緣材料厚度：14 mil ( 0.4 mm) 到 36 mil ( 0.9mm)
特性：
額定溫度:200°C
額定電壓：600 volts
SAE AS22759/7
顏色代碼：MIL-STD-681
尺寸和重量：
| AWG | 導體絞合 | 導體直徑 ( *小) | 導體直徑 (*大 ) | 成纜外徑 (*小) | 成纜外徑 (*大 ) | 重量 | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| IN | MM | IN | MM | IN | MM | IN | MM | LBS/ MFT | ||
| 24 | 19/36 | 0.023 | 0.584 | 0.025 | 0.635 | 0.060 | 1.524 | 0.064 | 1.626 | 4.3 |
| 22 | 19/34 | 0.029 | 0.724 | 0.030 | 0.772 | 0.071 | 1.803 | 0.075 | 1.905 | 6.0 |
| 20 | 19/32 | 0.037 | 0.927 | 0.038 | 0.975 | 0.080 | 2.032 | 0.084 | 2.134 | 8.1 |
| 18 | 19/30 | 0.046 | 1.156 | 0.048 | 1.229 | 0.090 | 2.286 | 0.094 | 2.388 | 11.0 |
| 16 | 19/29 | 0.052 | 1.308 | 0.054 | 1.382 | 0.099 | 2.515 | 0.105 | 2.667 | 13.8 |
| 14 | 19/27 | 0.065 | 1.638 | 0.068 | 1.737 | 0.112 | 2.845 | 0.118 | 2.997 | 18.6 |
| 12 | 19/25 | 0.084 | 2.121 | 0.087 | 2.220 | 0.131 | 3.327 | 0.137 | 3.480 | 28.5 |
| 10 | 37/26 | 0.106 | 2.692 | 0.110 | 2.794 | 0.154 | 3.912 | 0.162 | 4.115 | 41.8 |
| 8 | 133/29 | 0.158 | 4.013 | 0.166 | 4.216 | 0.215 | 5.461 | 0.225 | 5.715 | 73.1 |
| 6 | 133/27 | 0.198 | 5.029 | 0.208 | 5.283 | 0.264 | 6.706 | 0.276 | 7.010 | 111.0 |
| 4 | 133/25 | 0.250 | 6.350 | 0.263 | 6.680 | 0.321 | 8.153 | 0.335 | 8.509 | 169.0 |
