MIL-W-22759
MIL-W-22759/14 MIL線纜
TAGS:
應用與描述:
單芯美軍標 MIL-W-22759/14 絕緣為擠出氟化乙烯-丙烯共聚物(FEP)的線纜用于軍事及航空航天等領域。

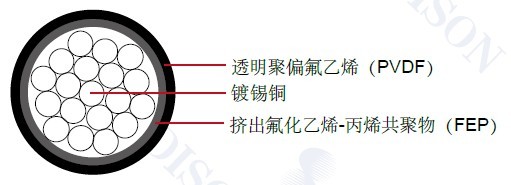

結構：
導體:鍍錫銅
絕緣:擠出氟化乙烯-丙烯共聚物(FEP)
護套：透明聚偏氟乙烯(PVDF)
絕緣材料厚度: 8 mil ( 0.2 mm)
特性：
額定溫度:135°C
額定電壓:600 volts
SAE AS22759/14
顏色代碼:MIL-STD-681
尺寸和重量：
| AWG | 導體絞合 | 導體直徑 ( *小) | 導體直徑 (*大) | 成纜外徑 (*小) | 成纜外徑 ( *大) |
重量 LBS/MFT | ||||
| IN | MM | IN | MM | IN | MM | IN | MM | |||
| 26 | 19/38 | 0.018 | 0.457 | 0.020 | 0.508 | 0.035 | 0.889 | 0.039 | 0.991 | 1.8 |
| 24 | 19/36 | 0.023 | 0.584 | 0.024 | 0.610 | 0.040 | 1.016 | 0.044 | 1.118 | 2.47 |
| 22 | 19/34 | 0.029 | 0.724 | 0.031 | 0.787 | 0.045 | 1.143 | 0.051 | 1.295 | 3.53 |
| 20 | 19/32 | 0.037 | 0.927 | 0.039 | 0.991 | 0.053 | 1.346 | 0.059 | 1.499 | 5.13 |
| 18 | 19/30 | 0.046 | 1.156 | 0.049 | 1.245 | 0.063 | 1.600 | 0.069 | 1.753 | 7.64 |
| 16 | 19/29 | 0.052 | 1.308 | 0.055 | 1.397 | 0.067 | 1.702 | 0.075 | 1.905 | 9.34 |
| 14 | 19/27 | 0.065 | 1.638 | 0.069 | 1.753 | 0.083 | 2.108 | 0.091 | 2.311 | 14.4 |
| 12 | 37/28 | 0.084 | 2.134 | 0.089 | 2.261 | 0.103 | 2.616 | 0.111 | 2.819 | 22.3 |
